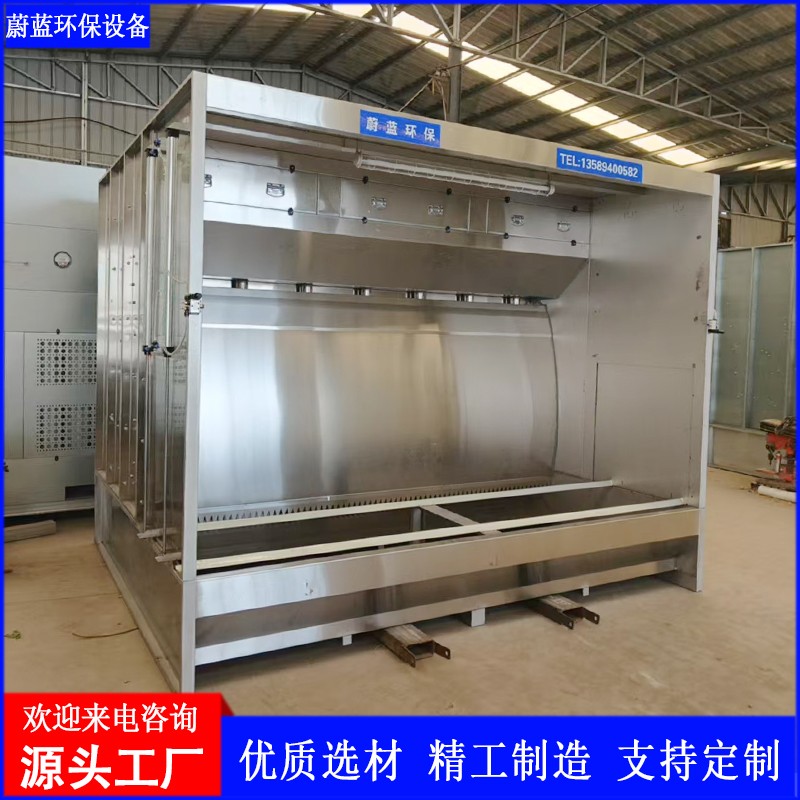

流水线喷漆水旋柜（也称为水旋式喷漆房或水旋净化系统）是涂装行业中用于处理喷漆过程中产生的废气（漆雾）和颗粒物的关键设备。其核心原理是通过水幕和水旋作用捕捉并分离漆雾，实现高效净化和环保排放。以下是其详细运行原理：

1. 基本结构组成

水旋柜主要由以下几部分组成：

- **喷漆室主体**：封闭或半封闭空间，工件在内部进行喷漆作业。

- **水旋器（水旋板）**：位于喷漆室底部或侧部，带有特定角度的旋流叶片。

- **水循环系统**：包括水箱、水泵、水管、喷淋装置等。

- **排风系统**：风机和排风管道，将净化后的气体排出。

- **漆渣分离装置**：如刮渣机或过滤网，用于分离水中捕捉的漆渣。

2. 运行原理步骤

（1）漆雾产生与气流引导

- 喷漆过程中，喷枪产生的漆雾与压缩空气混合，形成悬浮颗粒。

- 排风机产生的负压将漆雾向下或向侧方引导，进入水旋柜的处理区域。

（2）水幕形成与初级捕捉

- 水泵将水从水箱输送到喷淋装置，在喷漆室底部或水旋器上方形成均匀的水幕。

- 漆雾首先与水幕接触，部分大颗粒漆雾被水直接吸附，完成初步拦截。

（3）水旋湍流高效分离

- **水旋器作用**：水流通过特殊设计的旋流叶片（通常呈蜗壳状或螺旋状），形成高速旋转的湍流水膜。

- **漆雾捕捉**：漆雾颗粒在离心力作用下被甩向水旋器壁面，与水膜剧烈碰撞、凝聚，最终被水流带走。

- **气水分离**：净化后的空气通过水旋器中心的排气口上升，而含漆雾的水则被甩入底部水箱。

（4）循环水处理

- 含有漆渣的水流入水箱，通过添加絮凝剂（如氢氧化铝）使漆渣凝结成块。

- 刮渣机或过滤装置定期清理水箱中的漆渣，保持水质清洁。

- 净化后的水经循环系统重新供至喷淋装置，实现水资源重复利用。

（5）废气排放

- 经过水旋净化后的空气（已去除90%以上漆雾）通过排风机排出，部分系统还会结合活性炭吸附或UV光氧装置进一步处理有机废气（VOCs）。

3. 技术特点

- **高效净化**：水旋湍流设计对10μm以上的漆雾颗粒去除效率可达95%~99%。

- **节能环保**：水循环利用，减少废水排放；相比干式喷漆房，无需频繁更换过滤材料。

- **适应性强**：适用于汽车、家具、机械等大规模流水线喷漆作业。

4. 维护要点

- 定期清理水旋器叶片，防止漆渣堵塞。

- 监控水箱pH值和絮凝剂浓度，确保漆渣凝结效果。

- 检查水泵和风机运行状态，保证气流和水流稳定。

通过上述原理，水旋柜实现了喷漆废气的高效治理，是涂装行业满足环保标准的重要设备。
