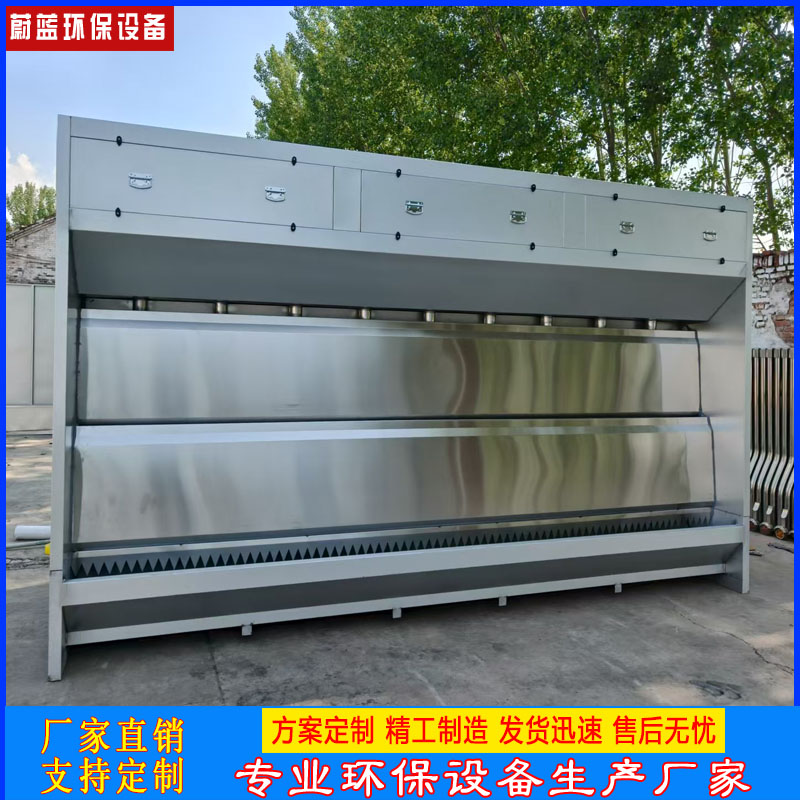

山东蔚蓝环保设备制造有限公司生产的水旋喷漆柜（也称为水旋式喷漆室或水帘喷漆柜）是一种高效、环保的喷漆作业设备，主要用于捕捉和处理喷漆过程中产生的过喷漆雾，以保护环境和操作工人的健康，同时回收利用部分漆雾。其工作原理主要基于**水幕捕捉、空气负压抽吸和离心分离**三个核心过程：

以下是其详细的工作原理：

1.  送风与气流组织：

       洁净的空气（通常经过初效、中效过滤）通过喷漆室顶部的送风系统（静压室和均流装置）被送入喷漆室工作区域。

       设计目标是形成稳定、均匀的**自上而下的层流气流**（或接近层流）。这股向下的气流将喷漆产生的漆雾粒子“裹挟”着向下推动，防止漆雾在室内扩散或上升到操作者呼吸区。

2.  水幕的形成：

       在喷漆室底部（格栅板下方）有一个**水槽**，储存着一定量的水（通常添加有漆雾凝聚剂）。

       水槽上方，喷漆室侧壁或特定位置设有**溢流槽**或**水帘板**。

       循环水泵将水槽中的水抽送到溢流槽中。

       水从溢流槽顶部均匀地溢出，沿着光滑、平整的**溢流板（水帘板）**表面流淌下来，形成一层连续、均匀、致密的**水幕（水帘）**。

3.  漆雾的初级捕捉（水幕捕集）：

       被向下气流携带的漆雾粒子首先接触到**向下流动的水幕**。

       部分漆雾粒子（主要是较大的颗粒）通过**惯性冲击、拦截和粘附作用**被水幕直接捕获，并随水流冲入底部水槽。

4.  水旋器的作用与漆雾深度处理（离心分离）：

       这是水旋喷漆柜**最核心、最高效**的部分。

       在喷漆室底部格栅板下方、水槽上方，安装有多个**水旋器（文丘里式水旋器）**。它们通常呈喇叭状或漏斗状。

       强大的**排风机**在喷漆室底部（水旋器下方）产生持续的**负压**。

       在负压作用下，**含有未被水幕完全捕获的细微漆雾的空气**（称为“污染空气”），加上**部分被水幕带下的水**，一起被**高速吸入水旋器的喉部（狭窄入口）**。

       高速气流和水流进入水旋器的**扩散段（喇叭口）**后，通道截面突然扩大，流速瞬间降低。

       同时，由于文丘里效应和喇叭口的结构设计，气流和水流在扩散段内形成**强烈的旋转运动（涡旋）**。

       在**离心力**的作用下：

           密度较大的水**被甩向水旋器内壁，形成一层高速旋转的**水膜/水帘**。

           密度较小的漆雾粒子**在随气流旋转过程中，不断与这层高速旋转的水膜发生**剧烈的碰撞、混合和拦截**。

       这个过程大大增加了漆雾粒子与水接触、碰撞、润湿和凝聚的机会，捕集效率极高。被捕获的漆雾粒子最终混入水中。

5.  气水分离与净化空气排放：

       经过水旋器内剧烈的气-水-漆雾混合和离心分离后，净化后的空气（其中绝大部分漆雾已被去除）继续向上流动。

       净化空气在离开水旋器顶部之前，通常会经过一个**挡水板**或**气水分离器**，将夹带的水滴进一步分离出来，防止水滴被风机抽走。

       最后，**洁净的空气**通过排风管道，由排风机抽出，可以直接排放到室外（如果符合环保标准）或进入后续的废气处理装置（如活性炭吸附、RTO等）进行深度处理。

6.  水的循环与漆渣处理：

       用于捕集漆雾的水（包括溢流水幕的水和被吸入水旋器的水）都落入底部的水槽中。

       循环水泵将水槽中的水再次输送到溢流槽形成水幕，同时供给水旋器的吸入过程，实现水的循环利用。

       被捕获的漆雾在水中形成粘稠的**漆渣**。水中添加的**漆雾凝聚剂（AB剂）** 能使漆渣失去粘性、凝聚上浮或下沉，便于打捞清除。

       需要定期清理水槽中的漆渣，并补充新鲜水和凝聚剂，以维持水质的处理效果。

总结关键点：

   **向下层流气流：** 控制漆雾走向。

   **水幕捕集：** 初步拦截较大漆雾颗粒。

   **水旋器（核心）：** 利用文丘里效应产生高速吸入，在喇叭口内形成强烈涡旋，利用离心力使细微漆雾与旋转水膜充分接触、混合、凝聚。

   **负压抽吸：** 驱动整个气流和水流循环。

   **气水分离：** 保证排放空气的洁净度。

   **水循环与漆渣处理：** 实现水资源循环利用和废渣清理。

优势：

   **高捕集效率：** 尤其对细微漆雾（可达95%以上）。

   **安全环保：** 有效减少VOCs和漆雾排放（需配合后续废气处理）。

   **改善工作环境：** 大大降低室内漆雾浓度。

   **适用性广：** 可处理多种类型的油漆。

维护要点：

   保持水帘均匀、完整。

   确保水旋器畅通无阻。

   定期清理漆渣，维持水质（pH值、凝聚剂浓度）。

   定期清洗或更换各级过滤器。

水旋喷漆柜通过巧妙结合流体力学（层流、文丘里效应、离心力）和水处理技术，实现了对喷漆漆雾高效、经济的治理。
