水帘喷漆柜的原理结构

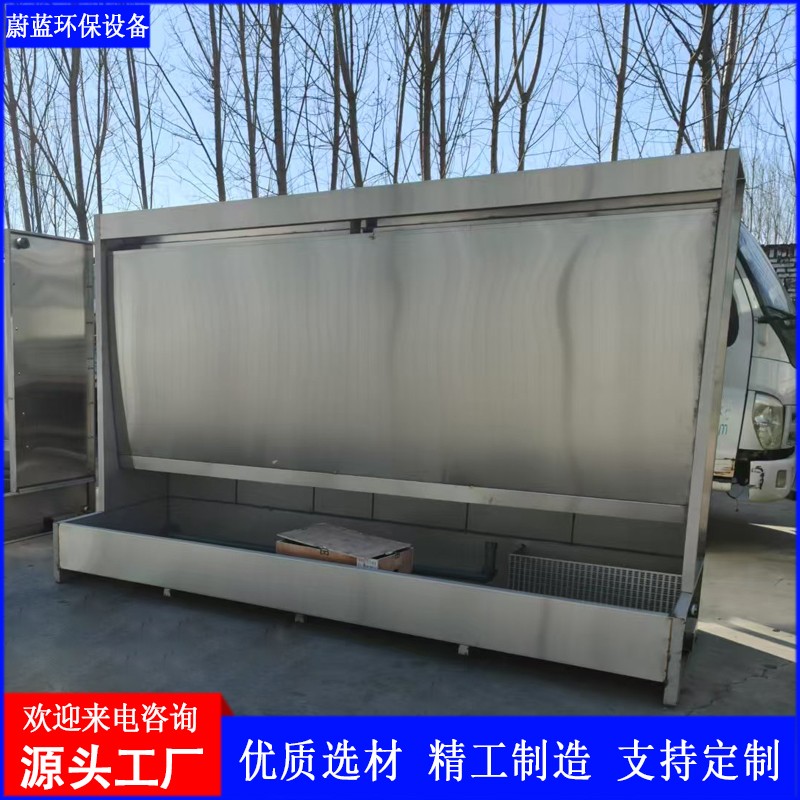

水帘喷漆柜（又称水帘式喷漆房）是一种通过水循环系统捕捉喷涂过程中产生的漆雾和废气的环保设备，广泛应用于工业涂装领域。其核心原理是利用水幕吸附漆雾颗粒，降低空气污染并提高工作环境的安全性。以下是其结构组成和工作原理的详细说明：

一、主要结构组成

1. 柜体框架

   - 通常由金属（如不锈钢或镀锌钢板）制成，具备耐腐蚀性。

   - 分为喷漆操作区（前部）和水循环处理区（后部）。

2. 水帘板（水幕形成装置）

   - 位于柜体后部，倾斜安装的板状结构，表面光滑。

   - 顶部设有溢流槽，水通过溢流均匀流下形成连续水幕。

3. 喷漆工作区

   - 操作区域设有工件放置台或输送带，供喷涂作业使用。

   - 正面通常为开放或半封闭设计，方便操作。

4. 水箱及循环系统

   - 底部设有水箱，用于收集含漆雾的污水。

   - 水泵将水从水箱抽至水帘板顶部，形成循环水幕。

5. 气水分离装置

   - 位于水帘后方，通过多层挡板或过滤网分离空气中的水分和残留漆雾。

6. 排气系统

   - 配备风机和排气管道，将净化后的空气排出室外。

   - 部分设备会加装活性炭或过滤棉进一步净化废气。

7. 漆渣收集装置

   - 水箱中设置过滤网或分离器，定期清理沉积的漆渣。

 二、工作原理

1. 水幕形成

   - 水泵将水箱中的水输送至水帘板顶部的溢流槽，水沿板面均匀流下，形成连续水幕。

2. 漆雾捕捉

   - 喷涂时，过喷的漆雾在风机负压作用下被吸入水帘区。

   - 漆雾颗粒与水幕碰撞，被水吸附并带入底部水箱。

3. 气水分离

   - 含有少量水汽和残余颗粒的空气通过气水分离装置（如折流板），水分被阻挡回流至水箱，空气进一步净化。

4. 水循环处理

   - 水箱中添加漆雾凝聚剂，使漆渣絮凝成块并浮于水面，便于清理。

   - 循环水经过过滤后重复使用，减少水资源浪费。

5. 废气排放

   - 净化后的空气经风机排出，部分高端设备会加装活性炭吸附或UV光氧装置处理有机废气（VOCs）。

三、关键优势

- 高效过滤：可捕捉90%以上的漆雾颗粒，减少环境污染。

- 节能环保：水循环利用，降低废水排放成本。

- 操作安全：抑制可燃性漆雾扩散，降低爆炸风险。

- 维护简便：漆渣定期清理，水箱系统易维护。
